1. Mantenimiento anual RITE: protocolo de combustión electrónica y análisis de humos

Ejecución de la prueba reglamentaria con analizador de gases de combustión: comprobación de rendimiento (>92%), CO sin diluir (<500 ppm) y CO ambiente.

1. Escenario

El técnico Álvaro Sanz acude a la sala de calderas del Colegio Mayor Universitario San Agustín para la revisión reglamentaria anual. Limpia el intercambiador de acero inoxidable, purga y ajusta el vaso de expansión a 1.2 bar e introduce la sonda del analizador Testo 300 en la chimenea de evacuación. El resultado es excelente: rendimiento de combustión del 97.4% (superando el 92% exigido por el RITE), con CO sin diluir de 24 ppm y CO ambiental seguro de 1 ppm en la sala técnica.

2. Cómo se resuelve en Odoo

Módulos:

fieldservicefieldservice_equipmentfieldservice_sign

Menús:

  • Servicio de Campo › Tablero › Ordenes
  • Servicio de Campo › Datos Principales › Equipos

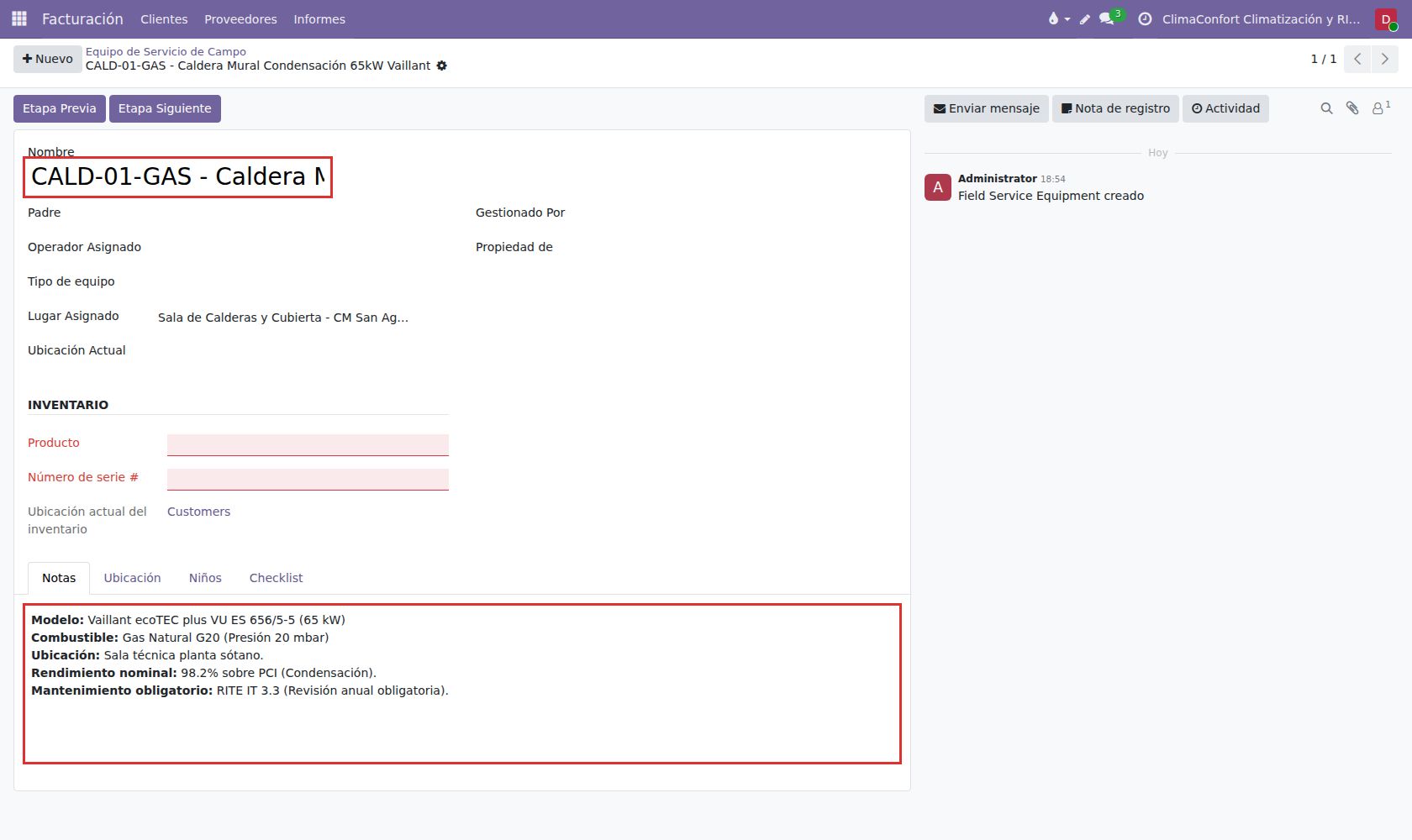

  1. Ficha Técnica de la Caldera de Condensación. En Servicio de Campo › Datos Principales › Equipos, la caldera CALD-01-GAS registra su potencia térmica nominal de 65 kW, fabricante, combustible (gas natural) y fecha de puesta en marcha.

    Ficha de equipo: caldera Vaillant ecoTEC plus 65kW con especificaciones técnicas de sala de calderas.
    Ficha de equipo: caldera Vaillant ecoTEC plus 65kW con especificaciones técnicas de sala de calderas.

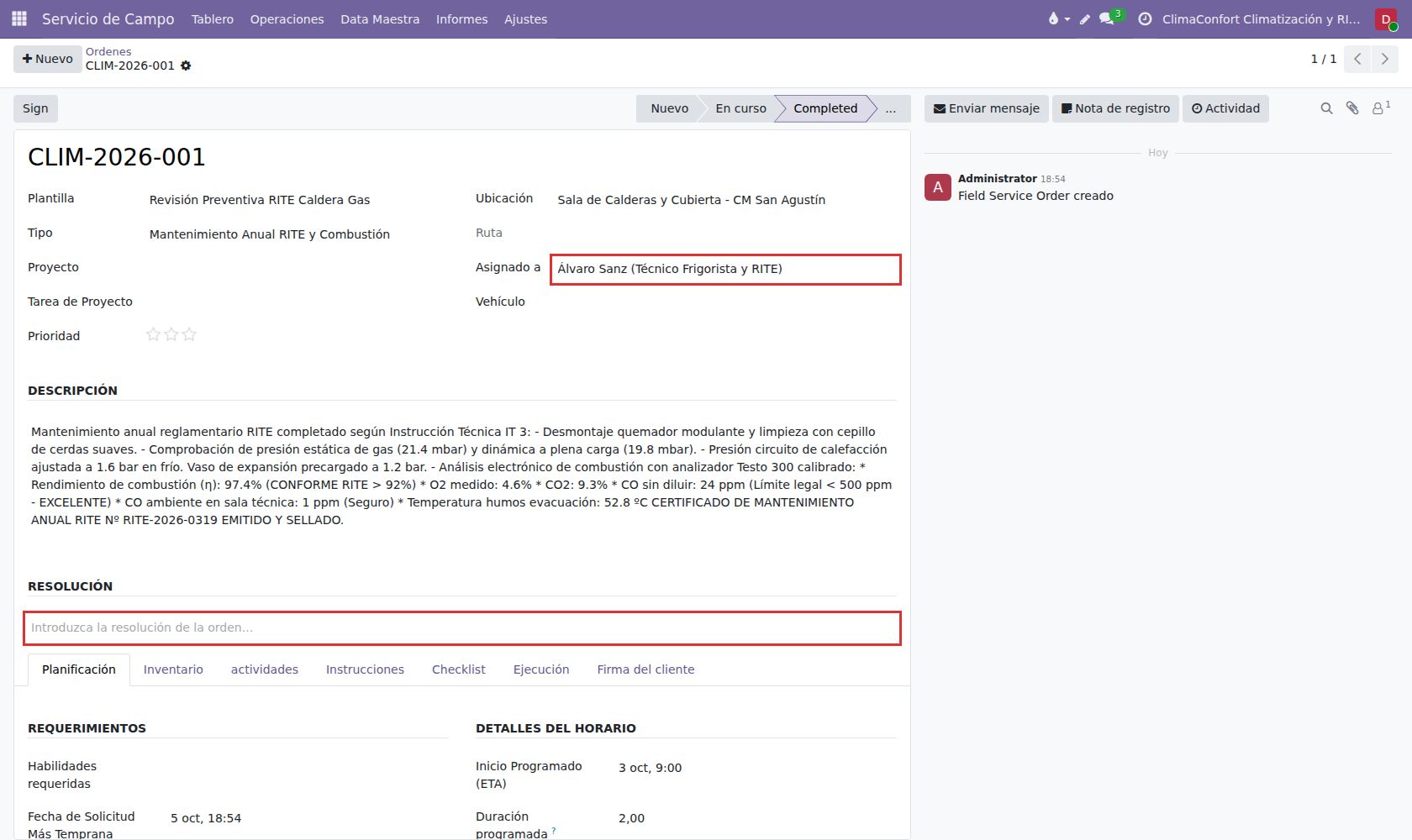

  2. Orden de Revisión RITE y Análisis Testo. En la orden CLIM-2026-001, se registran los parámetros exactos de combustión: rendimiento del 97.4%, CO sin diluir de 24 ppm, temperatura de humos de 58ºC y CO ambiental seguro.

    Orden CLIM-2026-001 completada: registro analítico de combustión electrónica conforme a IT 3 del RITE.
    Orden CLIM-2026-001 completada: registro analítico de combustión electrónica conforme a IT 3 del RITE.

  3. Firma Digital y Emisión del Certificado. D. Javier Ortega firma digitalmente el parte, formalizando el Certificado Oficial de Mantenimiento RITE Nº RITE-2026-0319.

    Firma digital de recepción del cliente para validez ante las inspecciones periódicas de Industria.
    Firma digital de recepción del cliente para validez ante las inspecciones periódicas de Industria.
Ábrelo en la demo
  • Orden completada: CLIM-2026-001 con firma digital del administrador y certificado oficial RITE Nº RITE-2026-0319.

3. Gap

  • Actualmente los datos del ticket de la impresora térmica del Testo se copian a mano en las notas de la orden.

4. Propuestas de mejora

PropuestaTipoEsfuerzoImpacto
Conexión directa o escaneo OCR del ticket de combustión
Adjuntar foto del ticket de la impresora Testo y extraer con OCR o Bluetooth los valores de O2, CO2, CO ppm y rendimiento directamente a campos numéricos.		Desarrollo a medidaM · 1–5 díasAlto
Validación de límites RITE en tiempo real
Alerta visual en pantalla si el rendimiento es inferior al 90% o el CO supera 500 ppm, bloqueando el cierre hasta corregir la mezcla aire-gas.		Desarrollo a medidaS · menos de 1 díaAlto

Esfuerzo: S < 1 día · M 1–5 días · L 1–3 semanas · XL > 3 semanas. Tipo: Configuración (sin código) · Módulo OCA (instalar/portar) · Desarrollo a medida.
